Sensor de Flujo FE18B04 adecuado para bajos flujos de aceite - 1/8"G

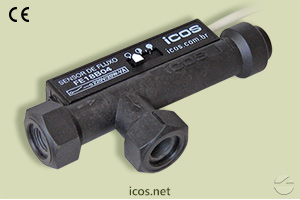

Sensor de flujo Eicos FE18B04, adecuado para bajos flujos de líquido

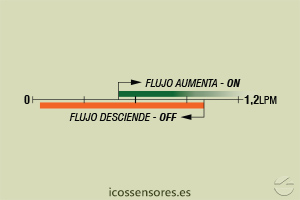

Escala de sensibilidad (EN AGUA) del sensor de flujo Eicos FE18B04

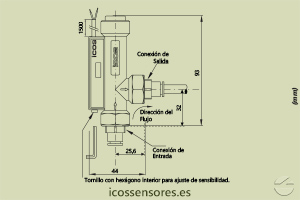

Dimensiones del sensor de flujo Eicos FE18B04

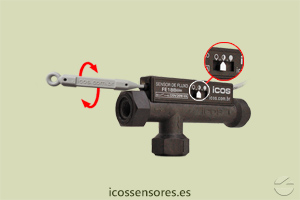

Ajuste de sensibilidad del sensor de flujo Eicos FE18B04
Producto descatalogado

Sustituido por:

Sensor de Flujo FE14B04-M12

Adecuado para detección de bajos flujos de aceite.

Visión General

Descripción

El pasaje del fluido provoca el desplazamiento de un émbolo magnético, cerrando el contacto eléctrico (reed switch).

El sensor de flujo Eicos FE18B04 con conexión de 1/8"G es adecuado para un bajo caudal de aceites. El sensor tiene un rango de trabajo que le permite ajustar el flujo ideal para ser detectado en su aplicación.

El sensor trabaja Normalmente Abierto (NA), con la señal ON cuando el flujo (en litros por minuto) es superior al ajuste en el sensor y la señal OFF cuando el flujo disminuye abajo del ajuste.

Salida con cable de 1,50 metros.

Para aplicación en agua, consulte el modelo FE18B02.

Especificaciones Técnicas

  • Material: PPA - Poliftalamida
  • Área de pasaje interno: 4mm²
  • Presión máxima de trabajo: 25bar
  • Temperatura de trabajo: 0°C a 100°C | 140°C @1h
  • Muelle: Acero Inoxidable AISI 304
  • Peso: 90g
  •
  • Salida: On/Off
  • Contacto: NA - SPST
  • Conexión de salida: Cable 2 x 0,14mm² x 1,5m
  • Grado de protección: IP66
  •
  • Montaje: Vertical con flujo ascendente
  • Rosca de conexión: G 1/8" hembra (BSP - Paralelo)
  • Junta: O’Ring - NBR (goma nitrílica)
  • Garantía: 2 años

Tensiones de Conmutación

Tensión de Trabajo Potencia Máxima Corriente Máxima
110Vac 20VA 0,2A
220Vac 20VA 0,1A
5Vdc 2,5W 0,5A
12Vdc 5W 0,5A
24Vdc 10W 0,5A
  • TENSIÓN DE TRABAJO: 110Vac
    • Potencia Máxima: 20VA
    • Corriente Máxima: 0,2A
  • TENSIÓN DE TRABAJO: 220Vac
    • Potencia Máxima: 20VA
    • Corriente Máxima: 0,1A
  • TENSIÓN DE TRABAJO: 5Vdc
    • Potencia Máxima: 2,5W
    • Corriente Máxima: 0,5A
  • TENSIÓN DE TRABAJO: 12Vdc
    • Potencia Máxima: 5W
    • Corriente Máxima: 0,5A
  • TENSIÓN DE TRABAJO: 24Vdc
    • Potencia Máxima: 10W
    • Corriente Máxima: 0,5A

24Vac: Recomendado uso con Relé Acoplador Schneider modelo RSLZVA1.

Relé acoplador (110Vac-220Vac): Utilizar resistor 4K7 10W en serie.
