Sensor de Nivel LF322E-M12 para huecos estrechos y de pared delgada

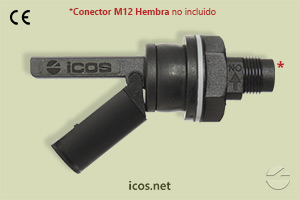

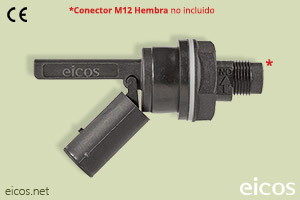

Sensor de nivel Eicos LF322E-M12 para líquidos

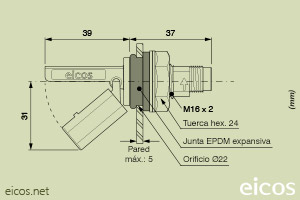

Dimensiones del sensor de nivel LF322E-M12

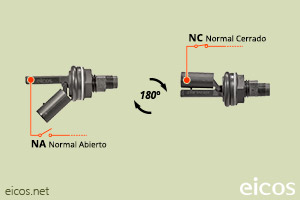

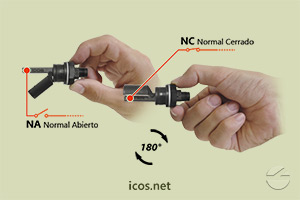

Funcionamiento NA o NC del sensor de nivel LF322E-M12

1 pz.

24,00 € pz.IVA no incluido
29,04 € pz.IVA incluido
Visión General

Descripción

El movimiento del flotador magnético abre/cierra un contacto eléctrico.

Con el sensor de nivel Eicos LF322E-M12 se tiene el control de nivel en el punto (altura) en el que está instalado el sensor en su depósito, resiste temperaturas hasta 125°C. Ideal para recipientes pequeños/estrechos y de pared delgada.

El sensor, también conocido como switch de nivel, indica mediante una señal ON/OFF cuando se ha alcanzado el nivel de líquido; su montaje es por el lateral externo del depósito por orifício de Ø22mm y junta expansiva (arandela de compresión para los depósitos con hasta 5mm de espesor de pared). En cada nivel de líquido a detectar, se instalará un sensor de nivel en el punto definido.

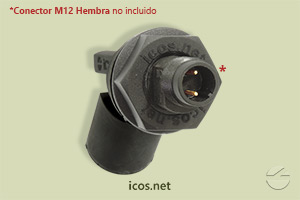

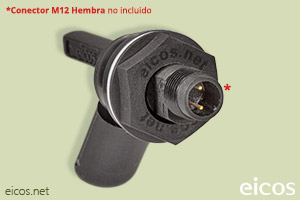

Salida electrica con conexión M12 macho (conector M12 hembra se vende por separado).

No es indicado para combustibles.

Especificaciones Técnicas

  • Conexión de salida: Plug M12 macho (2 pines)
    Conector M12 hembra se vende aparte
  •
  • Material: PPA - Poliftalamida Tuerca en PA
  • Presión máxima de trabajo: 2bar
  • Temperatura de trabajo: -10°C a 125°C
  • Color: Negro
  • Densidad min. del líquido (SG): 0,66
  • Peso: 30g
  •
  • Salida: On/Off
  • Contacto: NA/NC - SPST
  • Grado de protección: IP66
  •
  • Montaje: Lateral externo en orificio Ø22mm
  • Junta: Goma EPDM expansiva
  • Espesor máximo de la pared: 5mm
  • Radio mínimo en el depósito cilíndrico: 50mm
  •
  • Garantía: 2 años

Tensiones de Conmutación

Tensión de Trabajo Potencia Máxima Corriente Máxima
110Vac 20VA 0,2A
220Vac 20VA 0,1A
5Vdc 2,5W 0,5A
12Vdc 5W 0,5A
24Vdc 10W 0,5A
  • TENSIÓN DE TRABAJO: 110Vac
    • Potencia Máxima: 20VA
    • Corriente Máxima: 0,2A
  • TENSIÓN DE TRABAJO: 220Vac
    • Potencia Máxima: 20VA
    • Corriente Máxima: 0,1A
  • TENSIÓN DE TRABAJO: 5Vdc
    • Potencia Máxima: 2,5W
    • Corriente Máxima: 0,5A
  • TENSIÓN DE TRABAJO: 12Vdc
    • Potencia Máxima: 5W
    • Corriente Máxima: 0,5A
  • TENSIÓN DE TRABAJO: 24Vdc
    • Potencia Máxima: 10W
    • Corriente Máxima: 0,5A

24Vac: Recomendado uso con Relé Acoplador Schneider modelo RSLZVA1.

Relé acoplador (110Vac-220Vac): Utilizar resistor 4K7 10W en serie.
