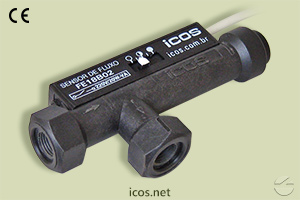

Sensor de Flujo FE18B02 adecuado para bajos flujos de agua - 1/8"G
1 pz.
2 — 5 pzs.
+ 6 pzs.
IVA solamente para España
Descripción
El pasaje del fluido provoca el desplazamiento de un émbolo magnético, cerrando el contacto eléctrico (reed switch).

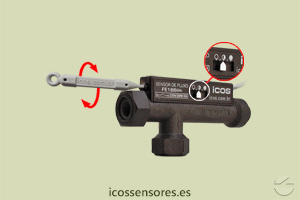

El sensor de flujo Eicos FE18B02 con conexión de 1/8"G es adecuado para un bajo caudal de agua. El sensor tiene un rango de trabajo que le permite ajustar el flujo ideal para ser detectado en su aplicación.

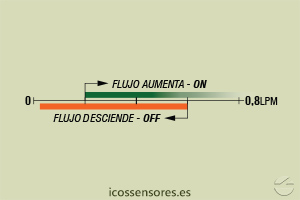

El sensor trabaja Normalmente Abierto (NA), con la señal ON cuando el flujo (en litros por minuto) es superior al ajuste en el sensor y la señal OFF cuando el flujo disminuye abajo del ajuste.
Salida con cable de 1,50 metros.
Para aplicación en aceites, consulte el modelo FE18B04.
Especificaciones Técnicas
- Material: PPA - Poliftalamida
- Área de pasaje interno: 4mm²
- Presión máxima de trabajo: 25bar
- Temperatura de trabajo: 0°C a 100°C | 140°C @1h
- Muelle: Acero Inoxidable AISI 304
- Peso: 90g
- Salida: On/Off
- Contacto: NA - SPST
- Conexión de salida: Cable 2 x 0,14mm² x 1,5m
- Grado de protección: IP66

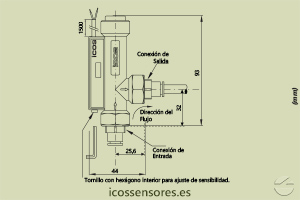

- Montaje: Vertical con flujo ascendente
- Rosca de conexión: G 1/8" hembra (BSP - Paralelo)
- Junta: O’Ring - NBR (goma nitrílica)
- Garantía: 2 años
Tensiones de Conmutación
| Tensión de Trabajo | Potencia Máxima | Corriente Máxima | Pico de Corriente |
| 110Vac | 20VA | 0,2A | 0,5A @20ms |
| 220Vac | 20VA | 0,1A | 0,5A @20ms |
| 5Vdc | 2,5W | 0,5A | 1A @20ms |
| 12Vdc | 5W | 0,5A | 1A @20ms |
| 24Vdc | 10W | 0,5A | 1A @20ms |
- TENSIÓN DE TRABAJO: 110Vac
- Potencia Máxima: 20VA
- Corriente Máxima: 0,2A
- Pico de Corriente: 0,5A @20ms
- TENSIÓN DE TRABAJO: 220Vac
- Potencia Máxima: 20VA
- Corriente Máxima: 0,1A
- Pico de Corriente: 0,5A @20ms
- TENSIÓN DE TRABAJO: 5Vdc
- Potencia Máxima: 2,5W
- Corriente Máxima: 0,5A
- Pico de Corriente: 1A @20ms
- TENSIÓN DE TRABAJO: 12Vdc
- Potencia Máxima: 5W
- Corriente Máxima: 0,5A
- Pico de Corriente: 1A @20ms
- TENSIÓN DE TRABAJO: 24Vdc
- Potencia Máxima: 10W
- Corriente Máxima: 0,5A
- Pico de Corriente: 1A @20ms
24Vac: Recomendado uso con Relé Acoplador Schneider modelo RSLZVA1.
Con el sensor, acompaña un Filtro de Supresor K8 para protección del reed.
Hoja de Datos y Manuales de Instalación
- Hoja de Datos (PDF 269KB)
- Manual de Instalación (PDF 490KB)
Ejemplos de esquemas eléctricos
