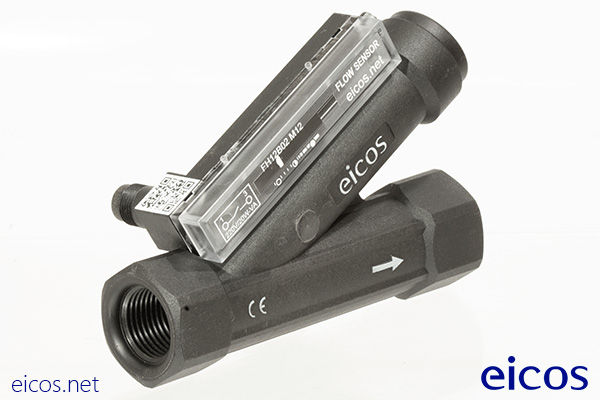

Sensor de Flujo FH12B02-M12 adecuado para medios flujos de agua - 1/2"G
1 pz.
AJUSTABLE EN AGUA @ 25°C (LPM) | ||||
---|---|---|---|---|
CONTACTO | min. | 50%* | ||
ON | 0,8 | 5,0 | ||
OFF | 0,5 | 3,5 |
AJUSTABLE EN ACEITE 68cSt @ 40°C (LPM) | ||||
---|---|---|---|---|
CONTACTO | Para aplicación en aceite, modelo recomendado: FH12B04-M12 o FH12B06-M12 | |||
ON | ||||
OFF |
*Referencia a media escala.
Descripción
El pasaje del fluido provoca el desplazamiento de un émbolo magnético, cerrando el contacto eléctrico (reed switch).

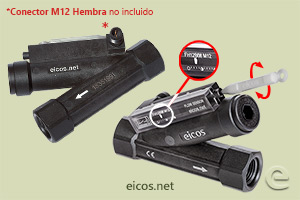

El sensor de flujo Eicos FH12B02-M12 con conexión de 1/2"G es adecuado para medio caudal de agua. El sensor tiene un rango de trabajo que le permite ajustar el flujo ideal para ser detectado en su aplicación.

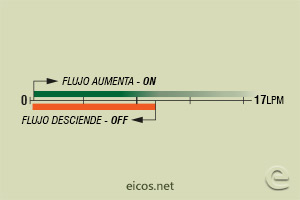

El sensor trabaja Normalmente Abierto (NA), con la señal ON cuando el flujo (en litros por minuto) es superior al ajuste en el sensor y la señal OFF cuando el flujo disminuye abajo del ajuste.
Salida eléctrica con plug M12 macho (2 pines).
Para aplicación en aceite, consulte el modelo FH12B04-M12 y FH12B06-M12.
El producto contiene componentes magnéticos internos, lo que le hace sensible a la sedimentación y deposición de partículas de hierro, lo cual interfiere en su funcionamiento.
Se recomienda un análisis técnico y ensayos previos para su uso en líquidos con partículas sólidas y/o incrustantes y productos químicos. No se recomienda para agua industrial residual.
Especificaciones técnicas
Material | PPA - Poliftalamida |
Área de pasaje interno | 114mm² |
Presión máxima de trabajo | 25bar |
Temperatura de trabajo | 0ºC a 100ºC | 140ºC @1h |
Rosca de conexión | G 1/2" hembra (BSP-Paralelo) |
Muelle | Inox AISI 302 |
Junta | O'Ring (NBR) |
Conexión de salida | M12 macho, 2 pines (A-code) |
Grado de protección | IP66 |
Contacto elétrico | Reed Switch 20W/VA |
Garantía | 2 años |
Voltaje de funcionamiento
Tensión de Trabajo | Potencia máxima | Corriente máxima |
---|---|---|
110Vac | 20VA | 0,2A |
220Vac | 20VA | 0,1A |
5Vdc | 2,5W | 0,5A |
12Vdc | 5W | 0,5A |
24Vdc | 10W | 0,5A |
- 24Vac: Utilizar con relé de interfase Schneider modelo RSLZVA1 o equivalente.
- Relé acoplador (110Vac-220Vac): Utilizar resistor 4K7 10W en serie.
Montaje

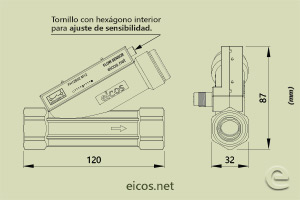

Dimensiones (mm) y peso
Sellado
Parker cód. 2-116
(viene con el producto)
Conexión típica a un contactor y conexión eléctrica
Considerar las distancias:
a un sensor Utilizar resistor
22R 5W en serie Utilizar
tensión 24Vdc
Supresor
La instalación del filtro supresor de parásitos alarga la vida útil del contacto eléctrico del sensor.
Características eléctricas | NA - SPST |
Salida | Contacto ON/OFF |
Grado de protección | IP66 |
Mantenimiento
- Abrir el tapón, desmontar y limpiar con cepillo de nylon si hay incrustación;
- Montar el sensor según el siguiente dibujo:
Solución de problemas
DIAGNÓSTICO | ACCIÓN |
---|---|
1) El contacto eléctrico se queda cerrado SIN caudal. |
|
2) Hay caudal y el contacto eléctrico queda siempre abierto. |
|
Ejemplos de esquemas eléctricos
