Sensor de Nivel LA32NP con rosca 1/2"NPT para conector DIN 43650

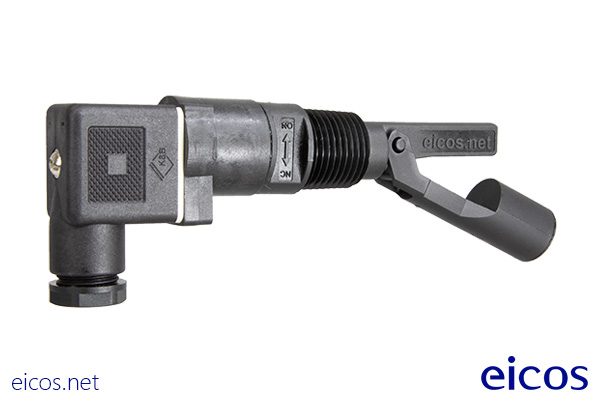

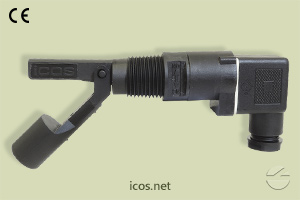

Sensor de nivel Eicos LA32NP para líquidos

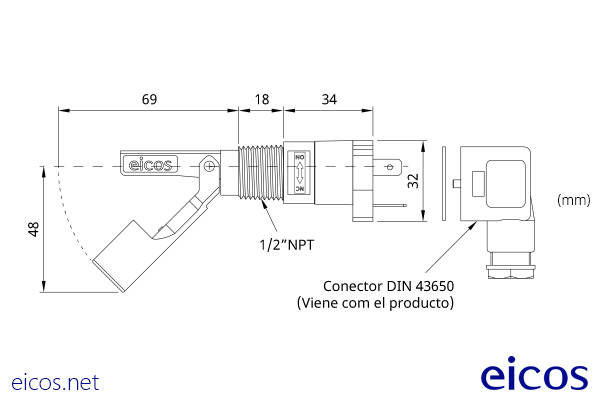

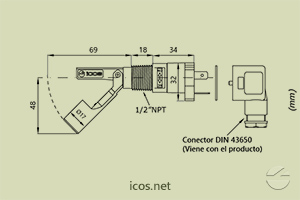

Dimensiones del sensor de nivel LA32NP

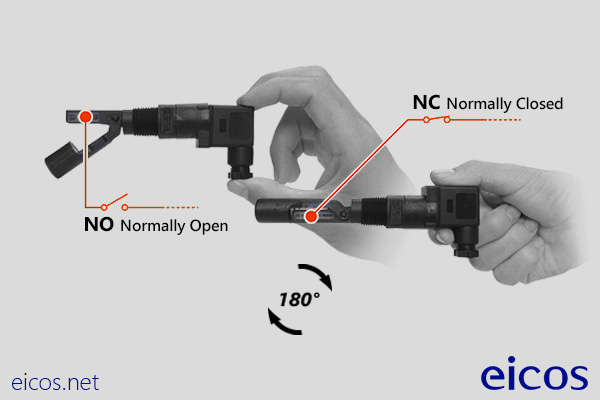

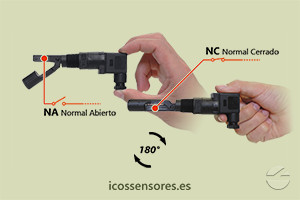

Funcionamiento NA o NC del sensor de nivel LA32NP

1 pz.

66,00 € pz.IVA no incluido
79,86 € pz.IVA incluido
Consultar Disponibilidad
Visión General

Descripción

El movimiento del flotador magnético abre/cierra un contacto eléctrico.

Con el sensor de nivel Eicos LA32NP se tiene la detección de nivel en el punto (altura) en el que está instalado el sensor en su depósito. Es ideal para temperaturas hasta 125°C.

El sensor indica mediante una señal ON/OFF cuando se ha alcanzado el nivel de líquido; su montaje es por el lateral externo del depósito por rosca de 1/2"NPT. En cada nivel de líquido a detectar, se instalará un sensor de nivel en el punto definido.

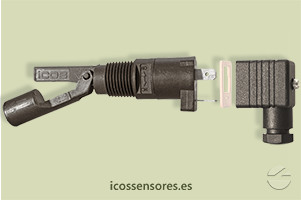

Salida eléctrica en conexión DIN 43650 macho (conector DIN 43650 incluido con el sensor).

Especificaciones Técnicas

  • Material: PPA - Poliftalamida
  • Presión máxima de trabajo: 2bar
  • Temperatura de trabajo: -10°C a 125°C
  • Color: Negro
  • Densidad min. del líquido (SG): 0,70
  • Peso: 70g
  •
  • Salida: On/Off
  • Contacto: NA/NC - SPST
  • Conexión de salida: Conector DIN 43650 - B
  • Grado de protección: IP66
  •
  • Montaje: Lateral externo en rosca 1/2"NPT
  • Junta: Cinta selladora
  • Espesor máximo de la pared: 18mm
  • Radio mínimo en el depósito cilíndrico: -
  •
  • Garantía: 2 años

Tensiones de Conmutación

Tensión de Trabajo Potencia Máxima Corriente Máxima
110Vac 20VA 0,2A
220Vac 20VA 0,1A
5Vdc 2,5W 0,5A
12Vdc 5W 0,5A
24Vdc 10W 0,5A
  • TENSIÓN DE TRABAJO: 110Vac
    • Potencia Máxima: 20VA
    • Corriente Máxima: 0,2A
  • TENSIÓN DE TRABAJO: 220Vac
    • Potencia Máxima: 20VA
    • Corriente Máxima: 0,1A
  • TENSIÓN DE TRABAJO: 5Vdc
    • Potencia Máxima: 2,5W
    • Corriente Máxima: 0,5A
  • TENSIÓN DE TRABAJO: 12Vdc
    • Potencia Máxima: 5W
    • Corriente Máxima: 0,5A
  • TENSIÓN DE TRABAJO: 24Vdc
    • Potencia Máxima: 10W
    • Corriente Máxima: 0,5A

24Vac: Recomendado uso con Relé Acoplador Schneider modelo RSLZVA1.

Relé acoplador (110Vac-220Vac): Utilizar resistor 4K7 10W en serie.

Fotos y Vídeos
Montaje
