Sensor de Nivel LB16M-40 para detección de líquidos en superficie - agua y aceite

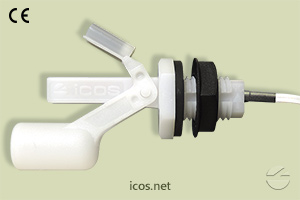

Sensor de nivel Eicos LB16M-40 para líquidos

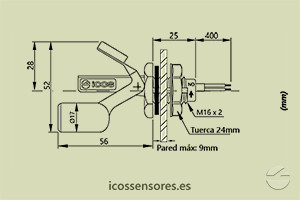

Dimensiones del sensor de nivel LB16M-40

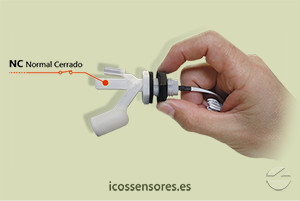

Funcionamiento NC del sensor de nivel LB16M-40

1 pz.

23,00 € pz.IVA no incluido
27,83 € pz.IVA incluido
Visión General

Descripción

El movimiento del flotador magnético abre/cierra un contacto eléctrico.

Con el sensor de nivel Eicos LB16M-40 se tiene el control de nivel en el punto (altura) en el que está instalado el sensor en su depósito. Es ideal para agua, aceite, combustibles y lubricantes.

El sensor indica mediante una señal ON/OFF cuando se ha alcanzado el nivel de líquido; su montaje es en el lateral interno del depósito por orifício de Ø16mm. Instalación exclusiva en el tope para la detección de nivel máximo en líquidos con partículas magnéticas.

Salida con cable de 40 cm.

Especificaciones Técnicas

  • Material: POM - Poliacetal Tuerca en PA
  • Presión máxima de trabajo: -
  • Temperatura de trabajo: -10°C a 100°C
  • Color: Blanco
  • Densidad min. del líquido (SG): 0,65
  • Peso: 30g
  •
  • Salida: On/Off
  • Contacto: NC - SPST
  • Conexión de salida: Cable 2 x 0,5mm² x 40cm
  • Grado de protección: IP66
  •
  • Montaje: Lateral interno en orificio Ø16mm
  • Junta: NBR (goma nitrílica)
  • Espesor máximo de la pared: 9mm
  • Radio mínimo en el depósito cilíndrico: 150mm
  •
  • Garantía: 2 años

Tensiones de Conmutación

Tensión de Trabajo Potencia Máxima Corriente Máxima
110Vac 20VA 0,2A
220Vac 20VA 0,1A
5Vdc 2,5W 0,5A
12Vdc 5W 0,5A
24Vdc 10W 0,5A
  • TENSIÓN DE TRABAJO: 110Vac
    • Potencia Máxima: 20VA
    • Corriente Máxima: 0,2A
  • TENSIÓN DE TRABAJO: 220Vac
    • Potencia Máxima: 20VA
    • Corriente Máxima: 0,1A
  • TENSIÓN DE TRABAJO: 5Vdc
    • Potencia Máxima: 2,5W
    • Corriente Máxima: 0,5A
  • TENSIÓN DE TRABAJO: 12Vdc
    • Potencia Máxima: 5W
    • Corriente Máxima: 0,5A
  • TENSIÓN DE TRABAJO: 24Vdc
    • Potencia Máxima: 10W
    • Corriente Máxima: 0,5A

24Vac: Recomendado uso con Relé Acoplador Schneider modelo RSLZVA1.

Relé acoplador (110Vac-220Vac): Utilizar resistor 4K7 10W en serie.

Fotos y Vídeos

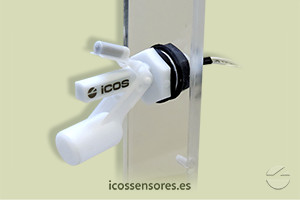

Montaje
