Sensor de Nivel LF222E-40 para huecos estrechos y de pared delgada

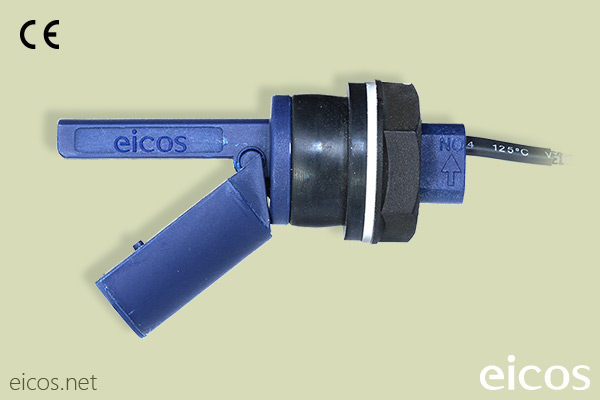

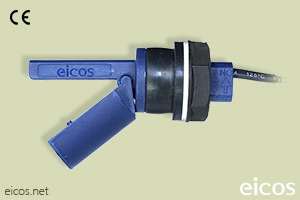

Sensor de nivel Eicos LF222E-40 para líquidos

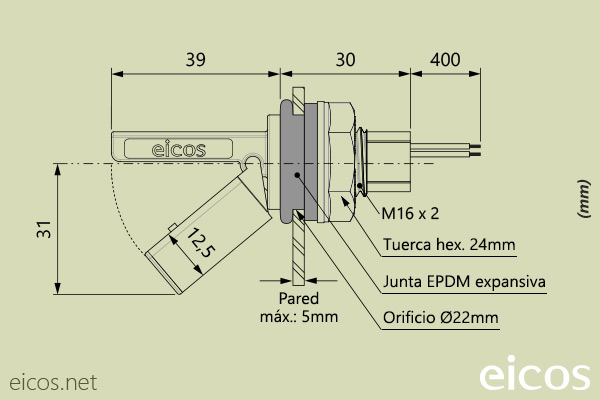

Dimensiones del sensor de nivel LF222E-40

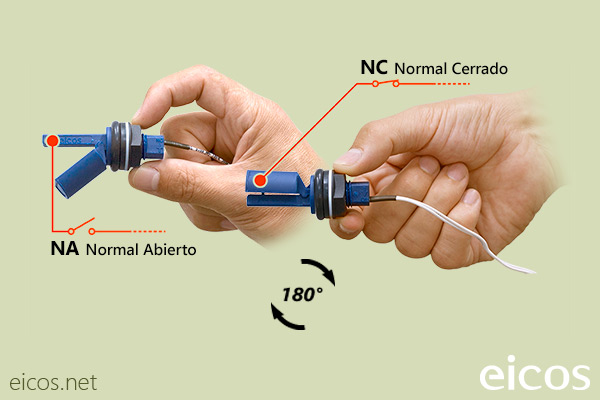

Funcionamiento NA o NC del sensor de nivel LF222E-40
Producto descatalogado

Sustituido por:

Sensor de Nivel LF322E-40

Para depósitos pequeños y tuberías.

Visión General

Descripción

El movimiento del flotador magnético abre/cierra un contacto eléctrico.

El sensor de nivel Eicos LF222E-40 es indicado para montaje en huecos estrechos y recipientes de pared delgada, con él se tiene la monitorización del nivel de líquidos en depósitos pequeños y tuberías.

El sensor, también conocido como detector de nivel, indica mediante una señal ON/OFF cuando se ha alcanzado el nivel de líquido; su montaje es por el lateral externo del depósito por orifício de Ø22mm y junta expansiva (arandela de compresión para los depósitos con hasta 5mm de espesor de pared). En cada nivel de líquido a detectar, se instalará un sensor de nivel en el punto definido.

No es indicado para combustibles.

Especificaciones Técnicas

  • Material: PP - Polipropileno* Tuerca en PA
  • Presión máxima de trabajo: 2bar
  • Temperatura de trabajo: -10°C a 120°C
  • Color: Azul oscuro
  • Densidad min. del líquido (SG): 0,80
  • Peso: 30g
  •
  • Salida: On/Off
  • Contacto: NA/NC - SPST
  • Tensión de conmutación: 110/220 Vac y 12/24 Vdc
  • Conexión de salida: Cable 2 x 0,5mm² x 40cm
  • Grado de protección: IP66
  •
  • Montaje: Lateral externo en orificio Ø22mm
  • Junta: Goma EPDM expansiva
  • Espesor máximo de la pared: 5mm
  • Radio mínimo en el depósito cilíndrico: 50mm
  •
  • Garantía: 2 años

* Aunque el Polipropileno soporte diferentes productos químicos, dependiendo del producto a ser sometido, requiere una prueba previa por parte del cliente para confirmar la compatibilidad.

Tensiones de Conmutación

Tensión de Trabajo Potencia Máxima Corriente Máxima
110Vac 20VA 0,2A
220Vac 20VA 0,1A
5Vdc 2,5W 0,5A
12Vdc 5W 0,5A
24Vdc 10W 0,5A
  • TENSIÓN DE TRABAJO: 110Vac
    • Potencia Máxima: 20VA
    • Corriente Máxima: 0,2A
  • TENSIÓN DE TRABAJO: 220Vac
    • Potencia Máxima: 20VA
    • Corriente Máxima: 0,1A
  • TENSIÓN DE TRABAJO: 5Vdc
    • Potencia Máxima: 2,5W
    • Corriente Máxima: 0,5A
  • TENSIÓN DE TRABAJO: 12Vdc
    • Potencia Máxima: 5W
    • Corriente Máxima: 0,5A
  • TENSIÓN DE TRABAJO: 24Vdc
    • Potencia Máxima: 10W
    • Corriente Máxima: 0,5A

24Vac: Recomendado uso con Relé Acoplador Schneider modelo RSLZVA1.

Relé acoplador (110Vac-220Vac): Utilizar resistor 4K7 10W en serie.

Fotos y Vídeos

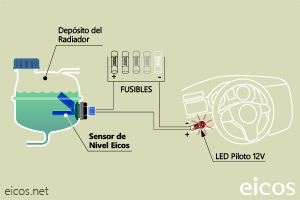

Montaje
