Sensor de Nivel LA16M-40 para depósito de agua, combustibles y lubricantes

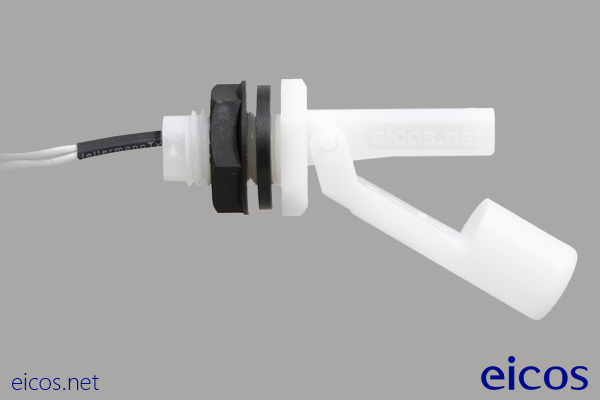

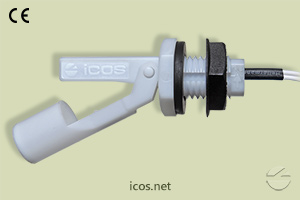

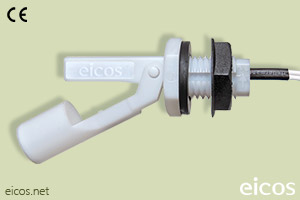

Sensor de nivel Eicos LA16M-40 para líquidos

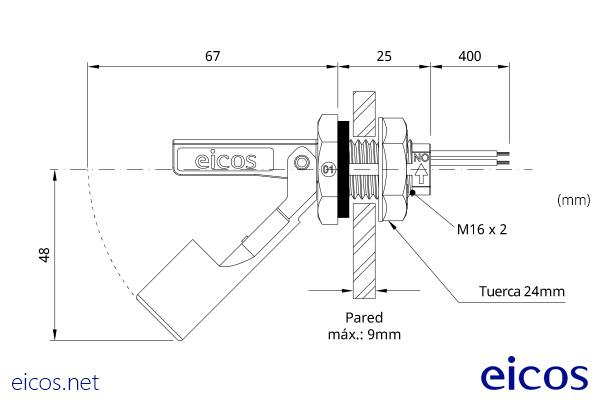

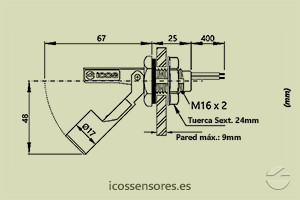

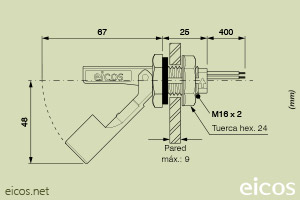

Dimensiones del sensor de nivel LA16M-40

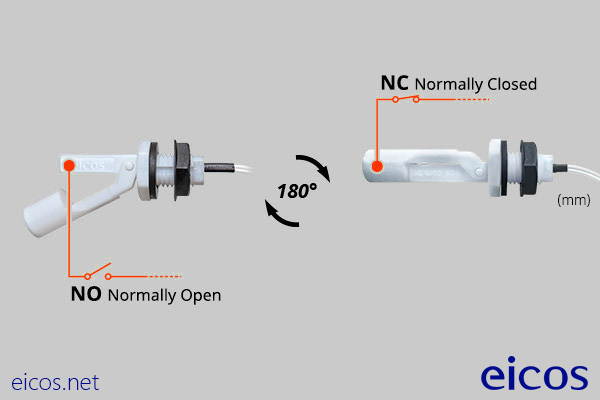

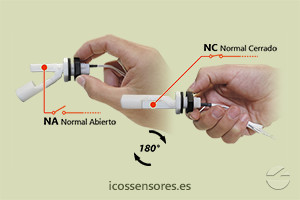

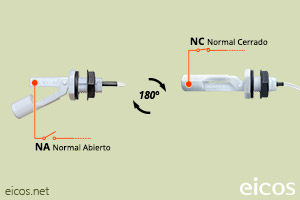

Funcionamiento NA o NC del sensor de nivel LA16M-40

1 pz.

15,40 € pz.IVA no incluido
18,64 € pz.IVA incluido
Visión General

Descripción

El movimiento del flotador magnético abre/cierra un contacto eléctrico.

Con el sensor de nivel Eicos LA16M-40 se tiene el control de nivel en el punto (altura) en el que está instalado el sensor en su depósito. Es ideal para agua, aceite, combustibles y lubricantes.

El sensor indica mediante una señal ON/OFF cuando se ha alcanzado el nivel de líquido, su montaje es en el lateral interno del depósito por orifício de Ø16mm. En cada nivel de líquido a detectar, se instalará un sensor de nivel en el punto definido.

Salida con cable de 40 cm.

Especificaciones Técnicas

  • Material: POM - Poliacetal Tuerca en PA
  • Presión máxima de trabajo: 2bar
  • Temperatura de trabajo: -10°C a 100°C
  • Color: Blanco
  • Densidad min. del líquido (SG): 0,76
  • Peso: 30g
  •
  • Salida: On/Off
  • Contacto: NA/NC - SPST
  • Conexión de salida: Cable 2 x 0.5mm² x 40cm
  • Grado de protección: IP66
  •
  • Montaje: Lateral interno en orificio Ø16mm
  • Junta: NBR (goma nitrílica)
  • Espesor máximo de la pared: 9mm
  • Radio mínimo en el depósito cilíndrico: 150mm
  •
  • Garantía: 2 años

Tensiones de Conmutación

Tensión de Trabajo Potencia Máxima Corriente Máxima
110Vac 20VA 0,2A
220Vac 20VA 0,1A
5Vdc 2,5W 0,5A
12Vdc 5W 0,5A
24Vdc 10W 0,5A
  • TENSIÓN DE TRABAJO: 110Vac
    • Potencia Máxima: 20VA
    • Corriente Máxima: 0,2A
  • TENSIÓN DE TRABAJO: 220Vac
    • Potencia Máxima: 20VA
    • Corriente Máxima: 0,1A
  • TENSIÓN DE TRABAJO: 5Vdc
    • Potencia Máxima: 2,5W
    • Corriente Máxima: 0,5A
  • TENSIÓN DE TRABAJO: 12Vdc
    • Potencia Máxima: 5W
    • Corriente Máxima: 0,5A
  • TENSIÓN DE TRABAJO: 24Vdc
    • Potencia Máxima: 10W
    • Corriente Máxima: 0,5A

24Vac: Recomendado uso con Relé Acoplador Schneider modelo RSLZVA1.

Relé acoplador (110Vac-220Vac): Utilizar resistor 4K7 10W en serie.

Fotos y Vídeos

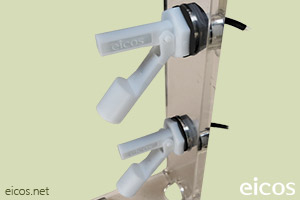

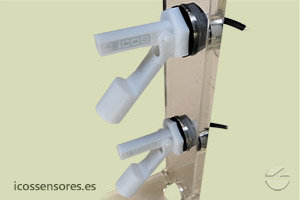

Montaje
