Sensor de Nivel LC36-M12 para agua, aceites, combustibles y plug M12

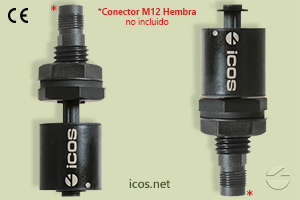

Sensor de nivel Eicos LC36-M12 para líquidos

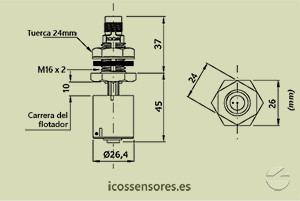

Dimensiones del sensor de nivel LC36-M12
Funcionamiento NA o NC del sensor de nivel LC36-M12

1 pz.

20,00 € pz.IVA no incluido
24,20 € pz.IVA incluido
Disponible
Visión General

Descripción

El movimiento del flotador magnético abre/cierra un contacto eléctrico.

Varilla con longitud de 45mm, el sensor de nivel Eicos LC36-M12 detecta el nível de agua o líquidos al tope (nivel máximo) o al fondo (nivel mínimo) del depósito. Es ideal para temperaturas hasta 90°C.

El sensor indica mediante una señal ON/OFF cuando se ha alcanzado el nivel de líquido; su montaje es por el interior del depósito, por orifício de Ø16mm.

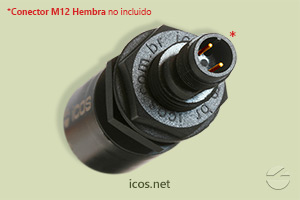

Salida electrica con conexión M12 macho (conector M12 hembra se vende por separado).

Especificaciones Técnicas

  • Conexión de salida: Plug M12 macho (2 pines)
    Conector M12 hembra se vende aparte
  •
  • Material: PPA - Poliftalamida Tuerca en PA
  • Presión máxima de trabajo: 2bar
  • Temperatura de trabajo: -10°C a 90°C
  • Color: Negro
  • Densidad min. del líquido (SG): 0,70
  • Peso: 30g
  •
  • Salida: On/Off
  • Contacto: NA/NC - SPST
  • Grado de protección: IP66
  •
  • Montaje: Vertical interna en orificio Ø16mm
  • Junta: NBR (goma nitrílica)
  • Espesor máximo de la pared: 9mm
  •
  • Garantía: 2 años

Tensiones de Conmutación

Tensión de Trabajo Potencia Máxima Corriente Máxima
110Vac 20VA 0,2A
220Vac 20VA 0,1A
5Vdc 2,5W 0,5A
12Vdc 5W 0,5A
24Vdc 10W 0,5A
  • TENSIÓN DE TRABAJO: 110Vac
    • Potencia Máxima: 20VA
    • Corriente Máxima: 0,2A
  • TENSIÓN DE TRABAJO: 220Vac
    • Potencia Máxima: 20VA
    • Corriente Máxima: 0,1A
  • TENSIÓN DE TRABAJO: 5Vdc
    • Potencia Máxima: 2,5W
    • Corriente Máxima: 0,5A
  • TENSIÓN DE TRABAJO: 12Vdc
    • Potencia Máxima: 5W
    • Corriente Máxima: 0,5A
  • TENSIÓN DE TRABAJO: 24Vdc
    • Potencia Máxima: 10W
    • Corriente Máxima: 0,5A

24Vac: Recomendado uso con Relé Acoplador Schneider modelo RSLZVA1.

Relé acoplador (110Vac-220Vac): Utilizar resistor 4K7 10W en serie.

Fotos y Vídeos
Montaje
